在测色仪的参数表中，经常会看到45/0、d/8、SCI、SCE等术语。

同样都是分光测色仪，为什么要设计不同的光学结构？同一块样品，用45/0和d/8测量，得到的Lab、色差ΔE等数据为什么可能不一样？

其实，区别主要来自仪器“如何照射样品，以及从哪个方向接收反射光”。

一、45/0和d/8，分别是什么意思？

1. 45/0：45°照明，0°接收

45/0是一种定向照明结构。

测量时，光线以45°方向照射样品表面，仪器在与样品表面法线重合的0°方向接收反射光。由于 45/0 结构基本避开了样品表面的镜面反射光，因此样品表面的光泽、纹理等差异更容易体现在测量结果中。

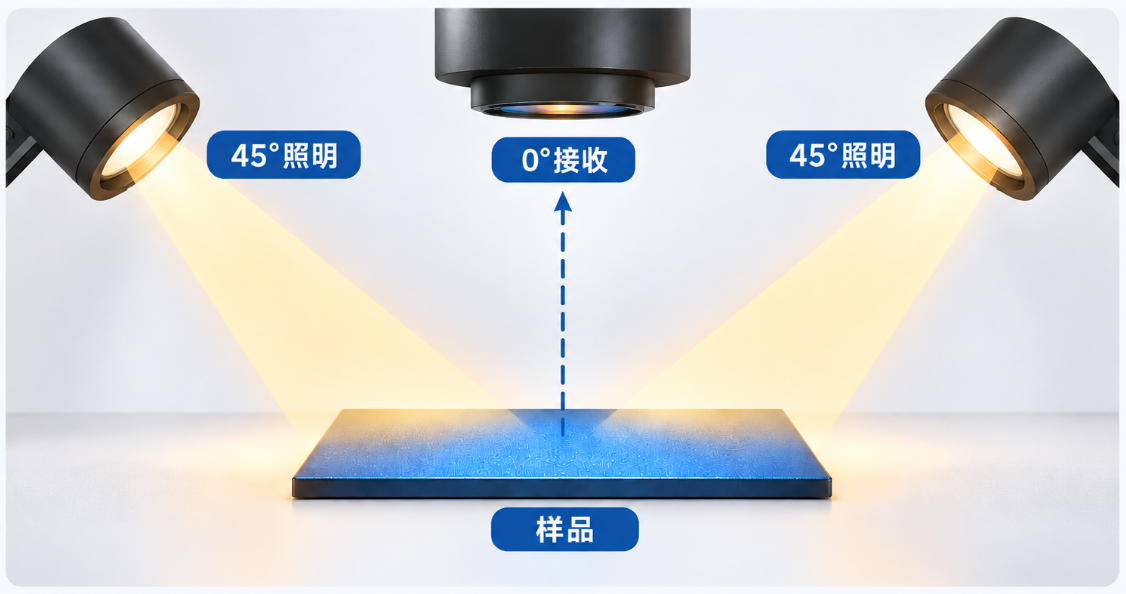

图1：45/0 光学结构示意图

简单理解：

45/0更像是在规定好的照明和观察条件下“看”样品。

例如两块颜色材料本身接近，但一块表面比较光滑，另一块比较粗糙，在45/0条件下，两者测得的数据就可能出现较明显差异。

2. d/8：漫射照明，8°接收

d/8中的“d”代表 Diffuse，也就是漫射照明。

这类仪器内部通常带有积分球。光线进入积分球后经过球壁多次反射，使样品从多个方向受到较均匀的照明，探测器则以接近样品法线8°的方向接收反射光。

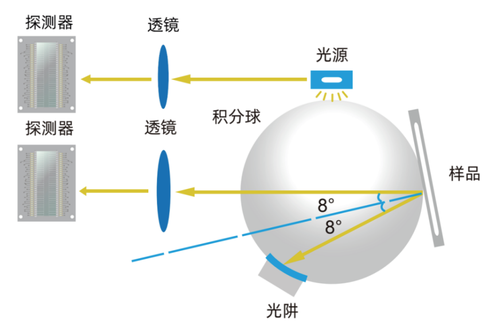

图2：d/8 积分球结构示意图

由于采用积分球结构，d/8仪器还经常提供SCI和SCE两种测量模式。

SCI（包含镜面反射）会将镜面反射成分纳入测量，对表面光泽、纹理差异相对不敏感；SCE（排除镜面反射）则会让表面状态对测量结果产生更明显的影响。

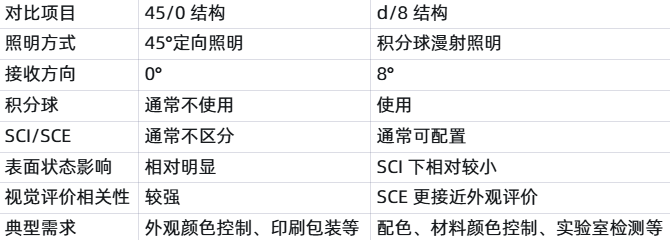

二、两种结构的区别

举一个比较直观的例子。

假设有两块黑色塑料板，使用的是相同材料和色料，但一块做成高光表面，另一块做成哑光表面。

肉眼观察时，高光和哑光带来的视觉感受明显不同。

如果使用45/0结构测量，由于这种结构避开了镜面反射光，表面光泽和纹理变化会反映到测量数据中，因此两块样品得到的颜色数据可能存在较明显差异。

如果使用d/8 SCI测量，由于包含镜面反射成分，表面光泽差异对颜色数据的影响会减弱。即使一块是高光、一块是哑光，只要材料本身的颜色接近，两次测量得到的数据也可能比较接近。

三、45/0和d/8应该怎么选？

两种结构并不是简单的“谁更好”，而是关注的测量目标不同。

例如在印刷、包装等颜色管理场景中，45/0 结构应用较多，因为实际生产中往往关注成品呈现出来的视觉颜色。

而在塑料、涂料、纺织、材料配色和实验室颜色管理中，d/8结构较为常见。尤其是在配方调整或者比较不同表面状态材料的“颜色本身”时，SCI模式能够减少光泽、纹理差异对测量结果的干扰。

四、为什么不同结构的数据不能直接混用？

这也是实际颜色管理中容易忽略的问题。

一块样品分别放到45/0和d/8仪器上测量，即使两台仪器都经过正常校准，得到的L、a、b数据仍然可能存在差异。

这并不一定意味着其中一台仪器“不准”，而是因为两台仪器采用的照明—观察几何条件不同，采集到的反射光信息不同。

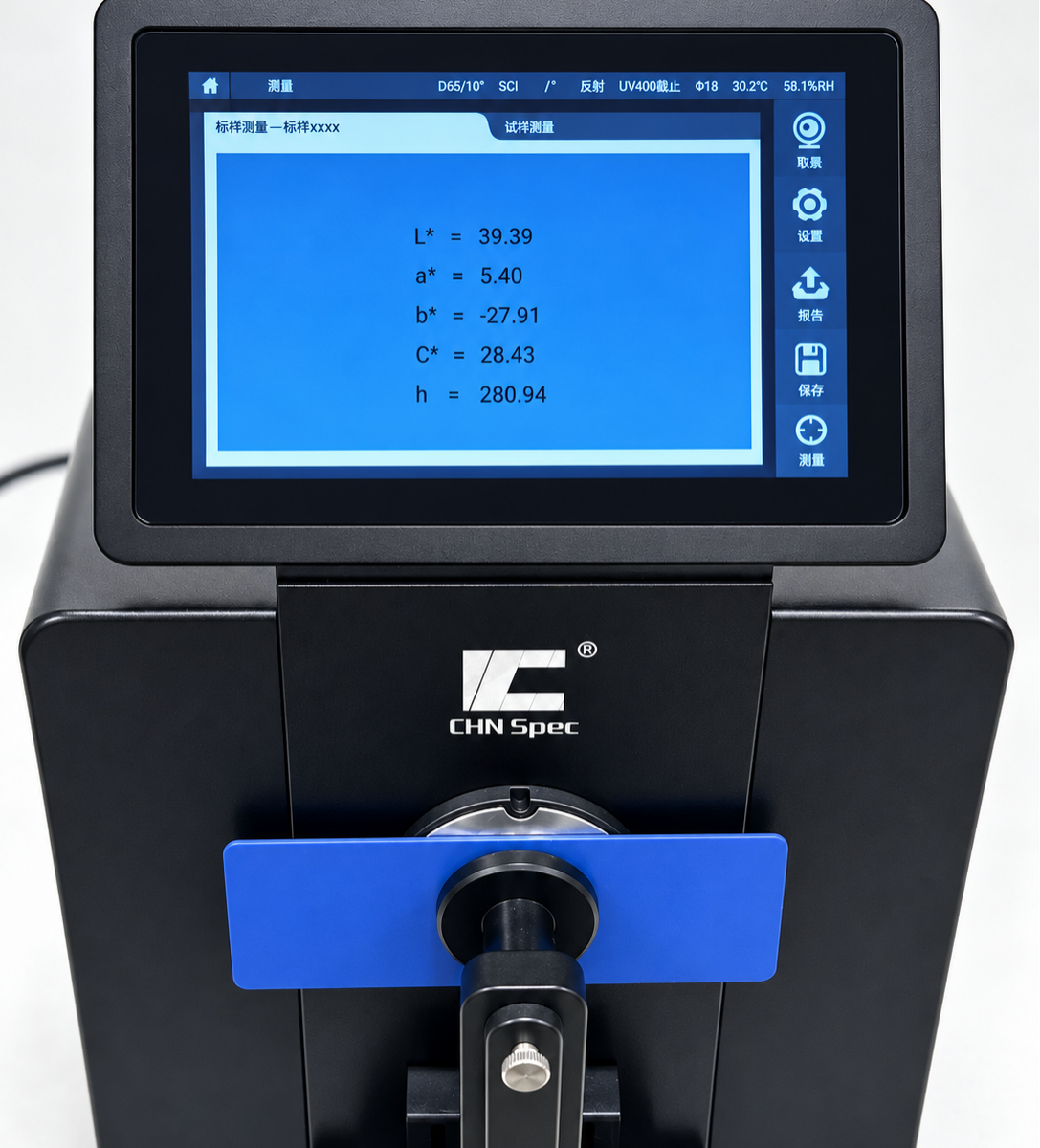

图3-4：同一样品，不同光学结构测量图

因此，在企业内部进行颜色标准传递时，除了统一色差公式、标准光源、观察者角度等参数之外，测量几何结构也需要统一。

如果客户使用45/0，而供应商使用d/8，即使双方测量的是同一块样品，也不建议直接拿两组数据判断仪器之间的偏差。

五、总结

45/0和d/8的区别，本质上不是简单的仪器结构差异，而是观察颜色的方式不同。

如果更关注成品在规定照明条件下呈现出来的视觉颜色，可以重点了解45/0；如果希望降低光泽、纹理等表面状态对颜色数据的影响，或者涉及配色、材料颜色管理，则可以重点了解d/8及SCI/SCE模式。

在实际仪器中，这两种结构也对应着不同的产品设计。

以彩谱科技台式分光测色仪为例，ChromaAgera EZ系列台式分光测色仪45/0结构机型采用45°照明、0°接收的测量方式，可用于印刷品、包装材料、纸张等样品的颜色检测；而CS-820P、CS-821N、CS-826等台式分光测色仪采用d/8光学结构，通过积分球实现漫射照明，可应用于塑料、涂料、纺织、液体、透明材料等样品的颜色测量与品质管理。
