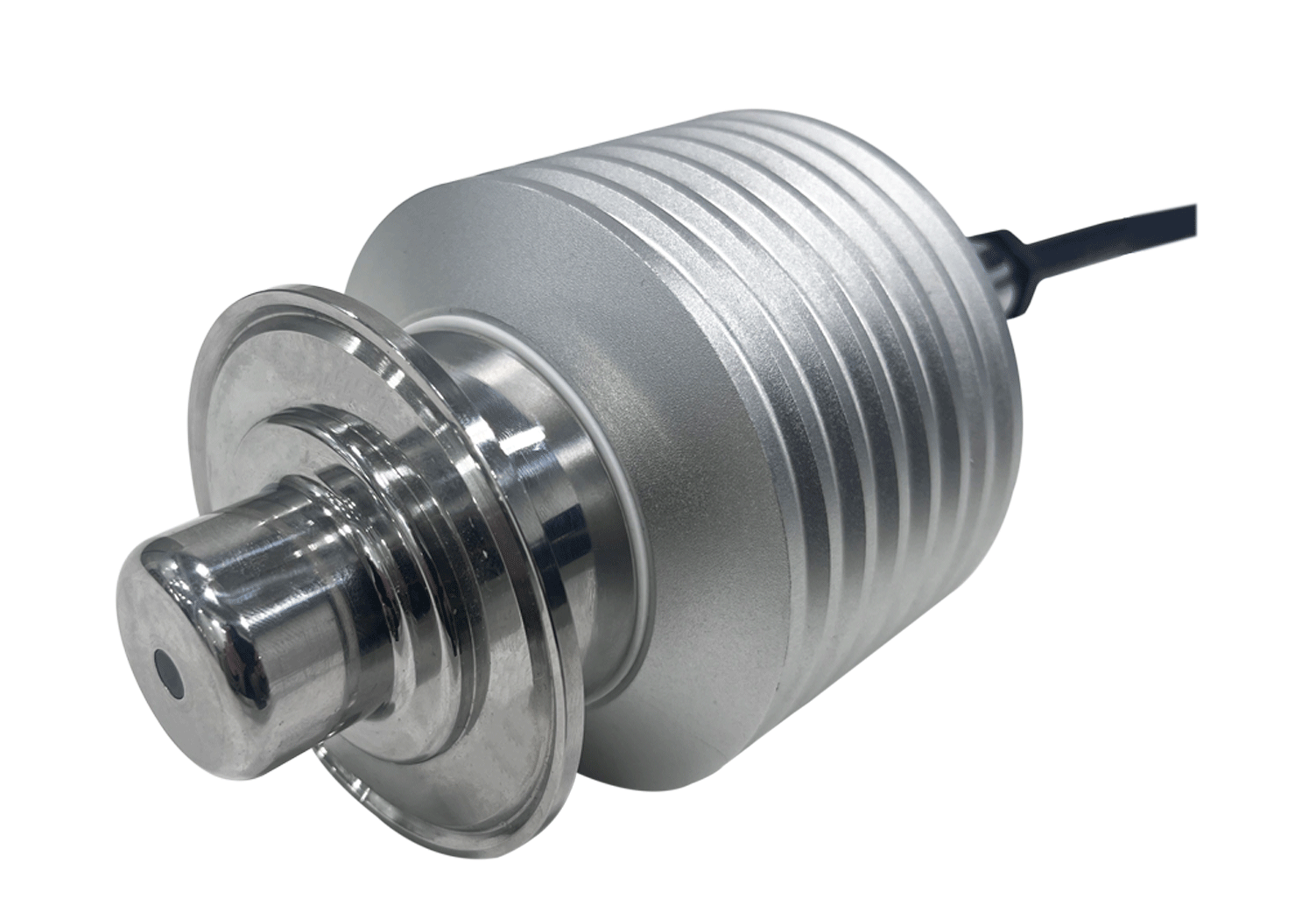

在工业生产向精细化、紧凑型发展的当下，液体浓度在线监测设备也在朝着小型化、高集成、易部署的方向演进。传统大型在线折光仪对安装空间要求高，改造成本大，难以适配中小管径、紧凑产线的监测需求。彩谱 CRN36 系列作为新一代紧凑型在线折光仪，在保留专业检测性能的基础上优化了体积与安装方式，为更多场景的实时浓度监测提供了高适配性的解决方案。

一、在线折光仪的小型化发展趋势

早期的在线浓度监测设备多为分体式结构，光学探头与信号处理单元分离，体积大、布线复杂，适合大型化工管路与开阔的生产场景。随着食品、医药、精细化工等行业的产线集成度不断提升，设备安装空间愈发紧凑，分体式设备的部署难度日益凸显。市场对体积小巧、安装灵活、性能稳定的一体化在线折光仪需求持续增长。

小型化并非简单缩小体积，而是要在有限空间内兼顾光学精度、温度稳定性与环境耐受性。一方面要保证光学系统的检测精度不下降，能够精准捕捉折射率的细微变化；另一方面要优化散热与密封设计，适应工业现场的温湿度波动与粉尘、水汽环境。同时还要保留完整的信号输出与智能功能，能够无缝接入现有工业控制系统。CRN36 系列正是在这一技术趋势下推出的紧凑型产品，在一体化机身内集成了检测与处理单元。

二、CRN36 的核心检测原理与硬件配置

CRN36 系列依然基于光的全反射原理进行浓度检测。光源发出的光线投射到棱镜与待测液体的交界面，当入射角大于临界角时发生全反射，光电传感器捕捉反射光的明暗边界，计算出对应的临界角与折射率，再通过浓度模型换算为液体浓度值。全反射法不受液体颜色、浊度、气泡的干扰，能够在复杂介质环境下保持稳定检测，这也是折光法在工业领域广泛应用的核心优势。

硬件配置上，CRN36 采用高稳定性 LED 光源，使用寿命长，长期使用光衰小，减少校准频次。光电检测部分具备高分辨率，折射率分辨率可达 0.00001，对应 Brix 分辨率 0.01%，能够敏锐捕捉浓度的微小波动。测量精度方面，Brix 测量误差控制在 ±0.1% 以内，温度检测精度 0.5℃，满足多数工业场景的过程控制与质量监测需求。

浓度测量范围覆盖 0.0~100% Brix，折射率范围对应 1.33299~1.57041，从低浓度水溶液到高浓度粘稠介质均可检测。设备内置 PT1000 温度传感器，实时监测介质温度，配合多点温度补偿算法，自动修正温度对折射率的影响，在 - 20℃至 70℃的工艺温度区间内保持数据准确，清洗温度可耐受 120℃，支持常规的原位清洗流程。

三、智能数据处理系统的功能亮点

CRN36 内置智能化数据处理系统，不止于基础的浓度测量，还提供多项实用的智能功能，适配不同企业的个性化需求。自助建模功能是其中的核心亮点，标准设备内置蔗糖等常见介质的浓度换算模型，而很多企业生产的是特殊配方溶液，没有通用的浓度 - 折射率对应关系。用户只需输入多组已知浓度样品对应的检测数据，设备即可自动拟合专属浓度曲线，建立自定义浓度模型，实现非标介质的精准浓度测量。

探头状态自诊断功能能够实时监测光学系统运行状态，当棱镜表面污染严重、光源老化或电路出现异常时，自动输出报警信号，提醒运维人员及时处理，避免错误数据误导生产工艺调整。对于连续生产的产线而言，及时发现设备异常能够有效减少不合格品的产生，降低质量风险。

设备还支持 RI 校准与浓度曲线修正功能，用户可使用标准溶液在现场进行校准，修正长期使用带来的微小偏差，保证检测数据的长期可靠性。对于温度特性特殊的介质，还可通过多点温度补偿功能自定义补偿参数，进一步提升特殊工况下的检测精度。

四、卫生级设计与工况适配能力

针对食品饮料、生物制药等对卫生要求较高的行业，CRN36 在材质与结构设计上充分满足卫生级需求。触液部分标准配置为 316L 不锈钢加蓝宝石棱镜，材质安全稳定，无有害物质析出，符合食品接触材料要求。蓝宝石棱镜硬度高、耐磨性能好，长期使用不易划伤，能够保持光学面光洁，维持检测精度。对于强腐蚀性介质，还可选配哈氏合金、钛材、钽材等特殊触液材质，适配强酸强碱等严苛工况。

结构上采用紧凑型卡箍连接方式，安装拆卸便捷，密封性能好，无卫生死角，支持 CIP 原位清洗与 SIP 原位灭菌，能够直接接入卫生级生产管路，无需额外改造即可满足清洗灭菌要求。除标准卡箍外，还可定制 DN25、DN50 等多种规格法兰连接，搭配小管径适配器、三通 / 四通接头等配件，适配不同尺寸的管道与安装空间，降低现场改造难度与成本。

防护等级方面，触液部分达到 IP68，能够适应潮湿、多水的生产环境，短时间浸水也不会影响设备运行。供电采用工业通用的 24V DC，适配工厂常规供电系统，也可选配交流电源模块适配不同供电条件。信号输出支持 4-20mA 模拟量与 RS485 数字接口，可直接对接 PLC、DCS 等工业控制系统，实现浓度数据的远程上传与集中监控，线缆可延长至 200 米，满足远距离监测需求。

五、日常运维与使用注意事项

作为一体化紧凑型设备，CRN36 的日常运维十分简便。设备出厂前已完成严格校准，开箱安装后即可投入使用，无需复杂调试。日常维护主要集中在棱镜表面清洁，根据介质结垢情况定期清理即可，一般清水冲洗即可去除普通污渍，顽固污渍可使用柔软材质配合温和清洁剂擦拭，严禁使用硬物刮擦棱镜表面，避免造成光学损伤。

校准周期可根据使用场景确定，常规工况下每半年至一年校准一次即可，严苛工况可适当缩短周期。校准使用标准浓度溶液即可完成，操作流程简单，企业内部人员经过基础培训即可独立完成。设备出现报警提示时，可先查看棱镜是否污染、接线是否松动，简单问题可自行排查，复杂问题可联系厂商技术支持处理。

随着工业生产的智能化升级，越来越多的细分场景需要实时浓度监测能力。CRN36 系列凭借紧凑的体积、灵活的安装方式与稳定的检测性能，为中小产线、卫生级场景与紧凑安装空间提供了高性价比的在线监测方案，助力更多企业实现浓度参数的实时管控与工艺优化。
