随着光伏行业的快速发展，EL检测已经成为组件生产质量管控和电站运维验收的标配手段。EL检测仪能够发现组件内部的隐裂、断栅、黑片等缺陷，是保障光伏组件质量和发电效率的关键设备。本文系统讲解EL检测的技术原理、设备分类、选型要点，并结合彩谱科技的产品给出具体建议。

一、EL检测的基本原理

EL是Electroluminescence（电致发光）的缩写。

原理通俗讲给太阳能电池片通上正向电流，电池片就会发出近红外光。完好的区域发光均匀，有缺陷的地方发光弱或者不发光。用专门的相机拍下来，就能清楚看到内部缺陷。

就像给电池片做"X光检查"，外表看不出来的内部裂纹，在EL图像上一目了然。

能检测哪些缺陷

•  隐裂：电池片内部的细微裂纹，肉眼不可见
•  断栅：电极栅线断裂，影响电流收集
•  碎片：电池片碎裂
•  虚焊：焊接不良，接触电阻大
•  黑片：电池片失效，不发光
•  PID衰减：电位诱导衰减导致的性能下降
•  混档：不同效率的电池片混用

这些缺陷都会影响组件的发电效率和使用寿命，严重的还可能引发安全问题。

二、EL检测仪的主要分类

按使用场景分

产线固定式EL安装在生产线上，组件流转到检测位自动拍摄。检测速度快，效率高，适合批量生产质检。通常在暗室环境下使用。

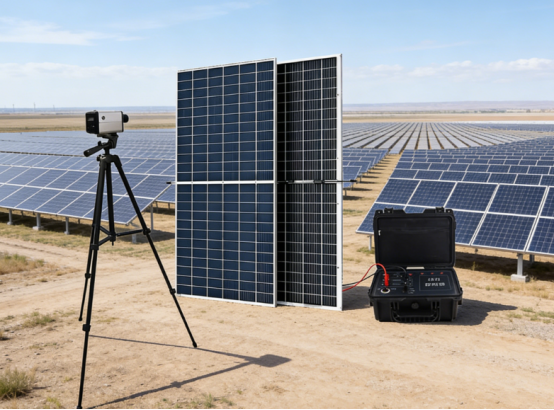

便携式EL主机轻便，可携带到现场检测。适合组件到货验收、电站巡检、灾后评估等场景。新一代设备支持白天检测，不用等到晚上。

机载EL搭载在无人机上，大面积电站快速巡检。飞一遍就能把整个电站的组件都拍一遍，效率远高于人工逐块检测。适合大型地面电站的普查。

按成像芯片分

硅基CCD/CMOS对近红外有一定响应，成本相对较低。夜间检测效果好，白天使用需要加滤光片配合算法。

InGaAs传感器铟镓砷传感器，在近红外波段响应灵敏度更高，白天检测效果更好。但价格更高。

三、选购EL检测仪的核心指标

成像分辨率也就是像素多少，直接决定了能看到多细微的缺陷。常见有130万、300万、500万等规格。

•  常规检测、找明显缺陷：130万-200万像素够用
•  精细检测、识别微隐裂：300万像素以上
•  研发失效分析：选更高像素

检测速度单块组件的曝光时间。从几秒到几毫秒不等。

•  产线用：需要高速检测，毫秒级曝光
•  现场用：几秒内都可以接受，关键是成像清晰

环境光抑制能力也就是能不能在白天用。这是非常重要的指标。

•  早期设备只能在暗室或夜间使用，局限性大
•  新一代设备通过光学滤波+算法优化，支持白天检测
•  全天候检测能力能大幅提升作业效率

操作便捷性

•  无线连接平板操作，比有线方便
•  内置AI缺陷识别，自动标注缺陷类型
•  支持扫码录入组件条码，自动关联数据
•  GPS定位，记录检测位置
•  一键生成检测报告

配套完整性电源、支架、三脚架、便携箱、备用电池等配件是否齐全，直接影响现场作业的顺畅度。

四、彩谱科技EL检测产品体系

彩谱科技依托自身在光谱成像领域的技术积累，推出了全系列EL/PL检测产品，覆盖不同应用场景。

CS-EP系列便携式EL检测仪这是彩谱的主力产品系列，包含多个型号，像素从130万到500万可选。

核心特点：

•  全天候检测能力搭载光照干扰抑制技术，支持白天EL、白天PL、夜间EL三种模式。日光、阴天、夜间环境下都能检测，不用搭暗房，不用等天黑。
•  成像清晰，AI智能识别高灵敏度成像芯片，分辨率可达2560×2048。内置AI算法，可自动识别裂纹、碎片、断栅等多种缺陷并分类标注，降低对操作人员经验的要求。
•  轻便易用高度集成化设计，主机重量轻，单手握持携带。通过WiFi连接平板操作，移动自由。11.2英寸大屏，图像查看清晰。
•  数据管理支持扫码录入组件条码，GPS定位检测位置。检测数据和图像自动存储，可导出标准化检测报告。满足电站运维的数据追溯要求。
•  配件齐全配套组件电源、组串电源、三脚架、便携箱等全套配件，拿到就能用。

实验室/产线级EL检测系统更高配置的固定式检测方案，成像精度更高，检测速度更快。可对接自动化产线，实现无人化检测。适合组件生产厂家使用。

机载EL检测方案无人机搭载EL相机，实现大面积电站快速巡检。配合图像处理软件，可自动定位缺陷组件，生成巡检报告。适合大型光伏电站、运维服务商使用。

五、不同用户群体选型建议

组件生产厂家

•  产线质检：选在线式高速EL检测系统，对接自动化产线
•  研发实验室：选高像素台式EL，配合失效分析
•  建议配置：产线在线检测+实验室设备

电站业主与运维公司

•  到货验收：便携式EL，现场抽检
•  日常运维巡检：便携式为主，大型电站可配机载EL
•  灾后评估：便携式+机载结合，快速排查损失
•  建议配置：2-3台便携式EL，满足日常巡检需求

第三方检测机构

•  需要应对不同场景，建议高中低搭配
•  高像素便携式+常规像素便携式+机载
•  确保数据准确，报告有效

六、使用与维护注意事项

1. 镜头保护：相机镜头是精密光学部件，注意防尘防磕碰
2. 电源安全：按规范接线，避免短路和触电
3. 定期校准：定期用标准组件验证设备状态
4. 软件更新：及时更新固件和软件，获得更好的算法效果
5. 户外防护：雨天、高温环境注意设备防护

七、总结

EL检测是光伏组件质量管控的必备手段，从生产到运维全生命周期都离不开。国产EL检测仪经过多年发展，技术已经非常成熟，白天检测、AI识别等功能甚至走在行业前列。

彩谱科技作为国内光谱成像领域的代表性厂商，EL检测产品系列完整，技术实力扎实，本土化服务响应快，是光伏行业选购EL设备的可靠选择。

选型时根据自身应用场景、精度要求、预算范围，选择对应档次的型号即可。优先考虑支持全天候检测的机型，使用灵活性更高。
